Guide d'installation fontaine NC-D Undersink

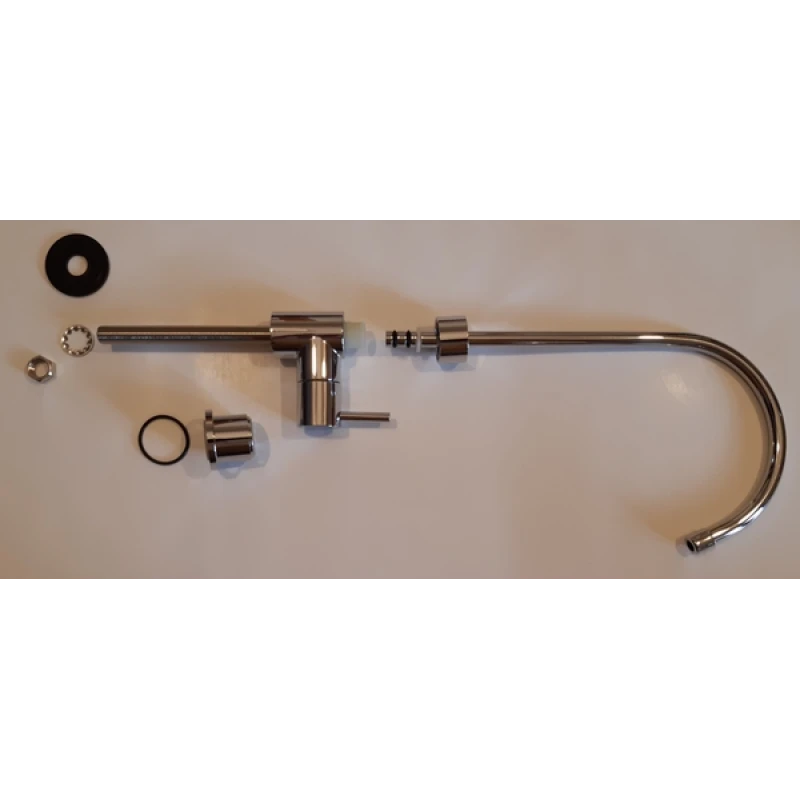

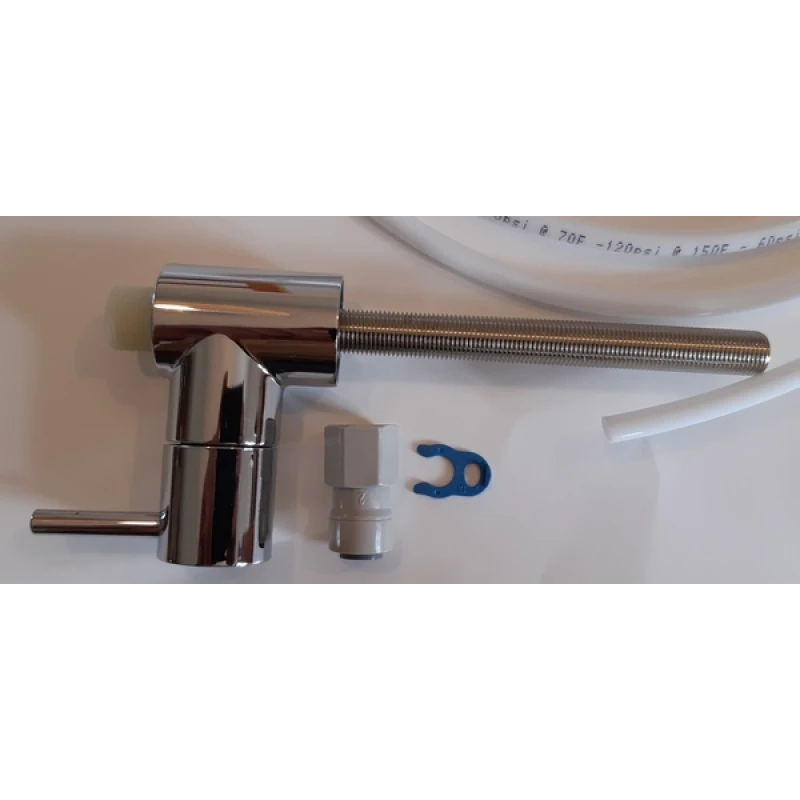

Le robinet, présentation générale

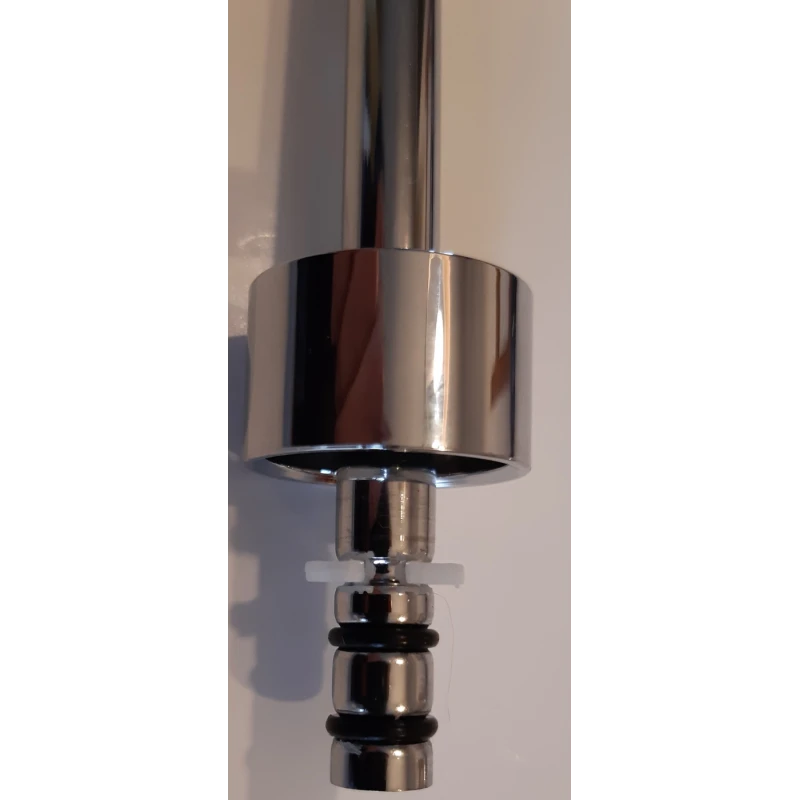

Glisser le clip blanc dans la rainure :

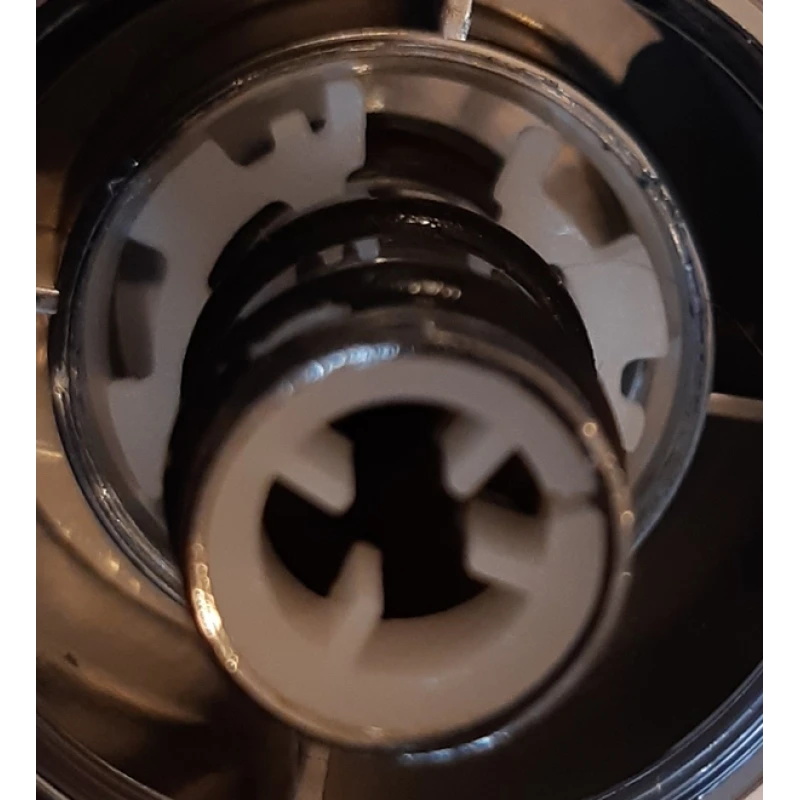

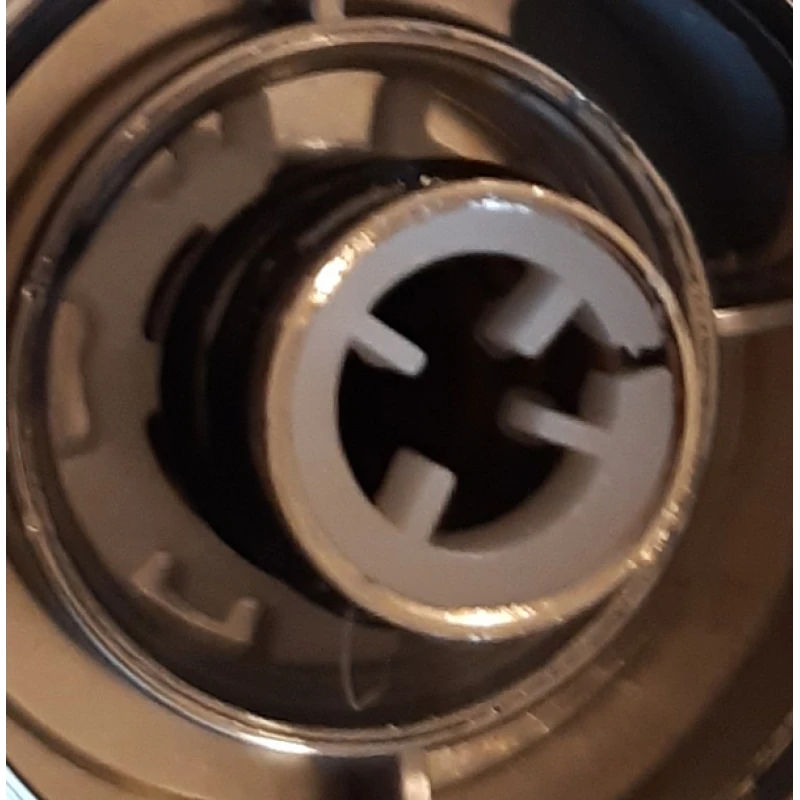

Eventuellement en s'aidant d'une petite pince fine, resserrer le clip blanc afin qu'il entre dans le capuchon à visser :

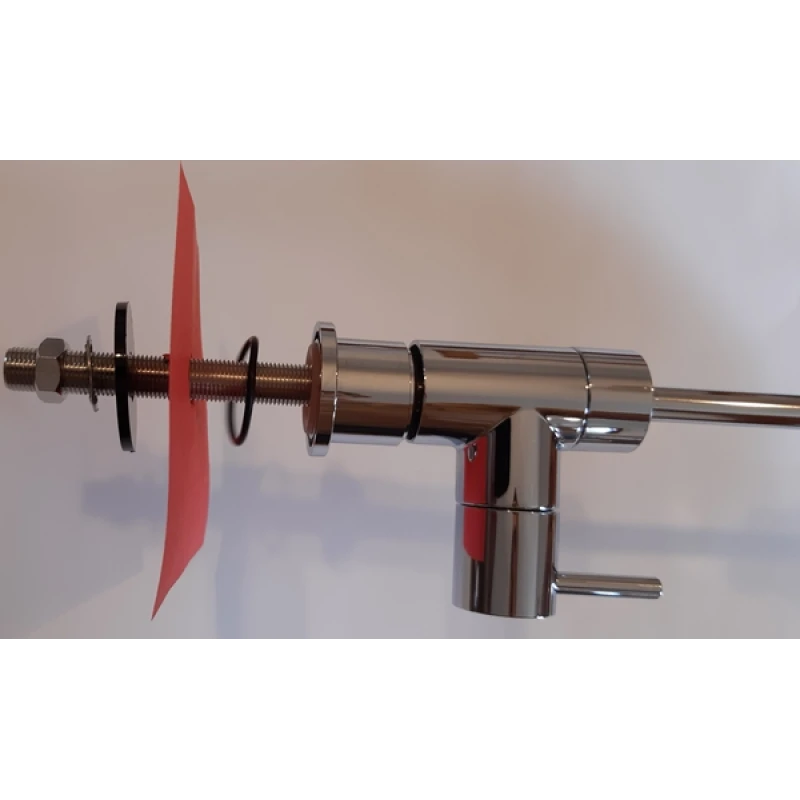

Et visser le capuchon. Schéma de montage (le papier rouge symbolisant le dessus de votre évier) :
Il y aura un perçage à faire sur le plan de travail (suivre les conseils sur la page 8 de la notice).

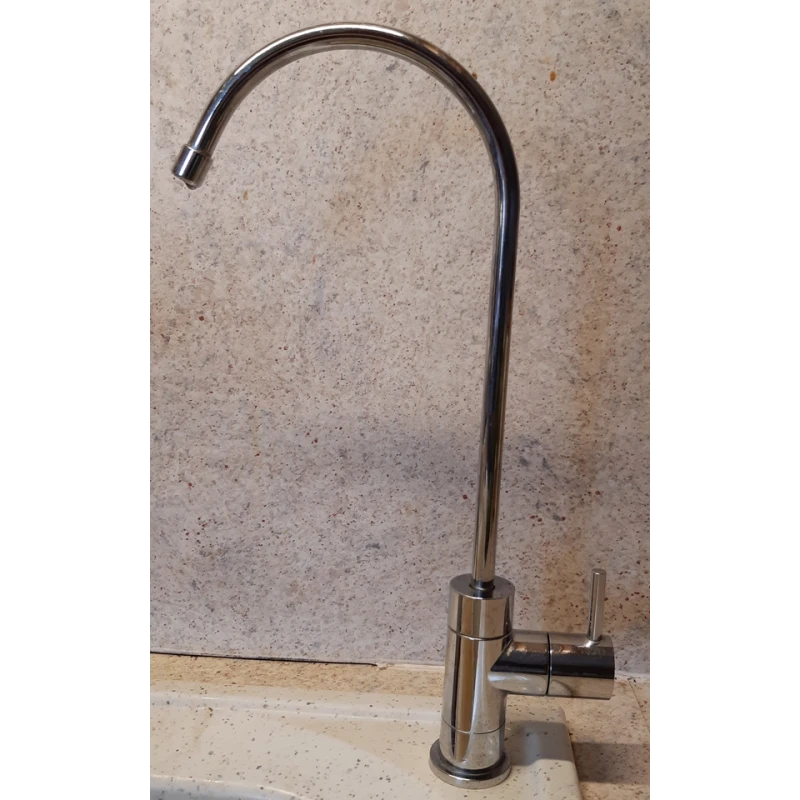

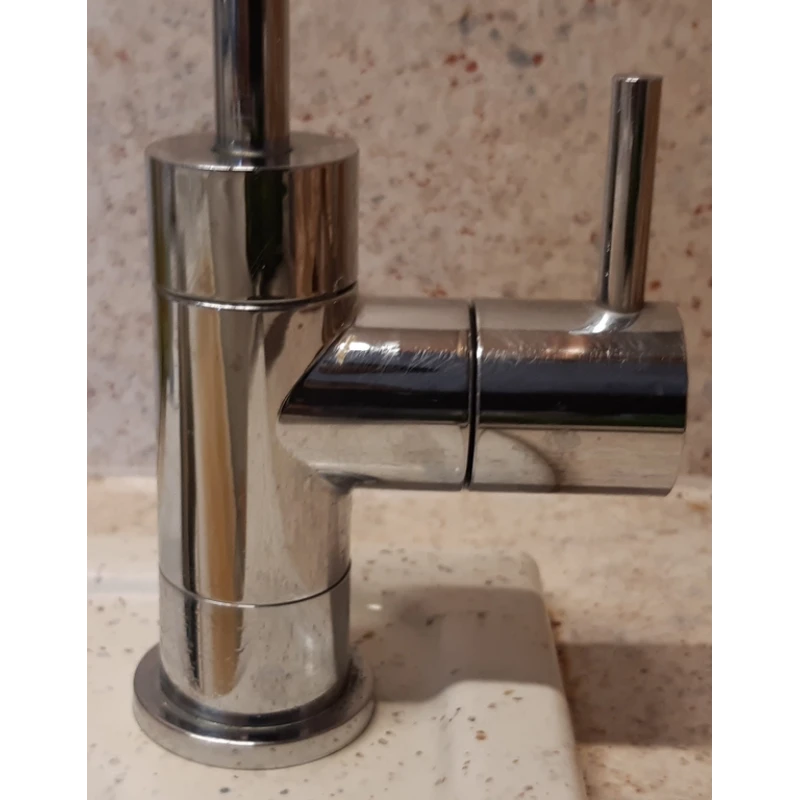

Voici le robinet en place (le diamètre de la platine de jonction pour recouvrir le trou de perçage est de 35 mm) :
La connexion au robinet :
Visser l'embout sur le filetage :

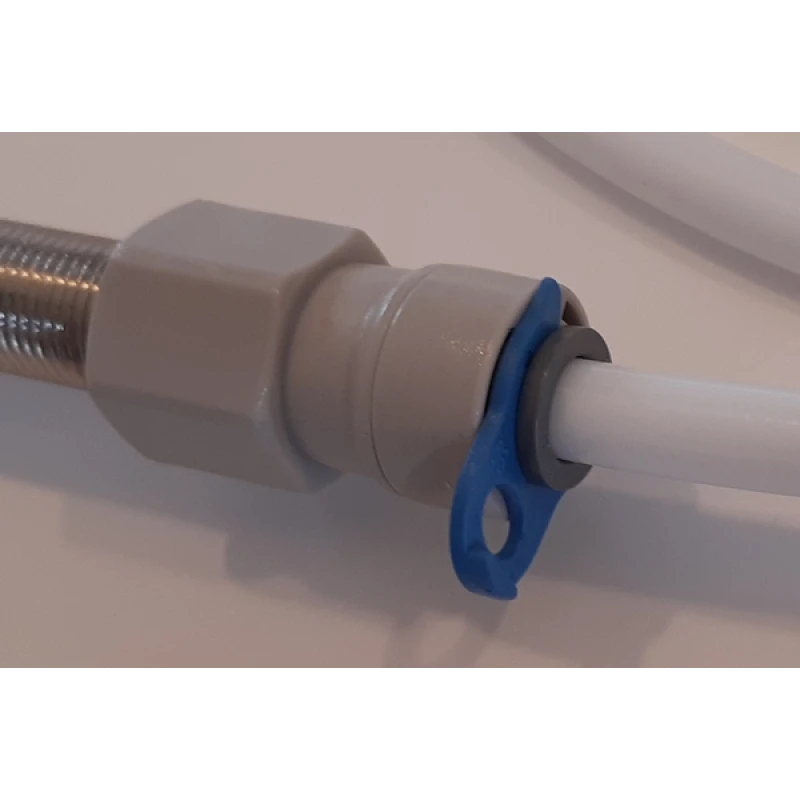

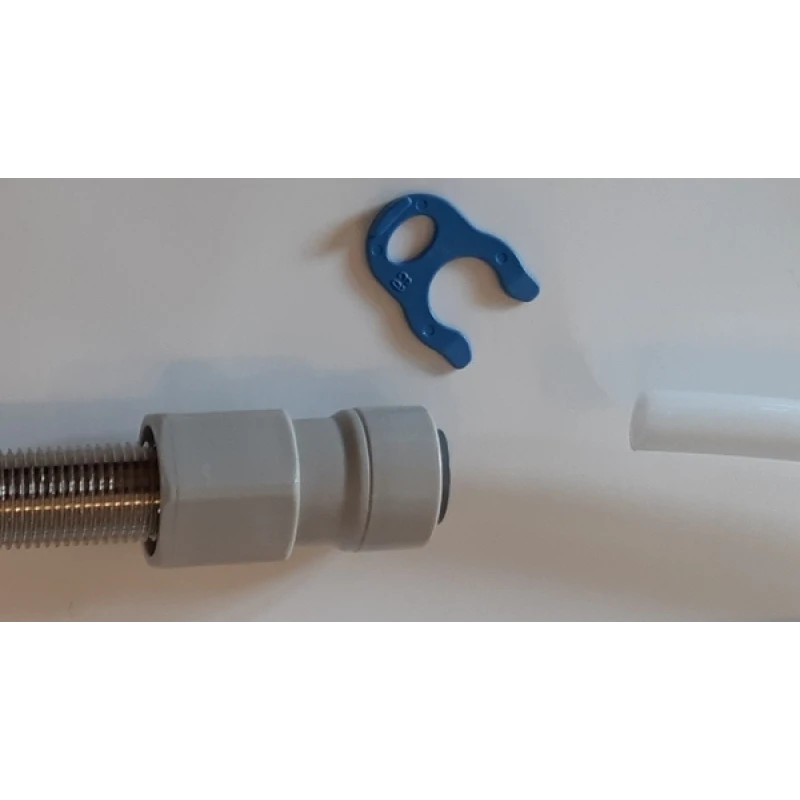

Mettre le tuyau et le clip de fixation bleu :
2) Branchement sur l'arrivée d'eau, sur un raccord existant sous l'évier :

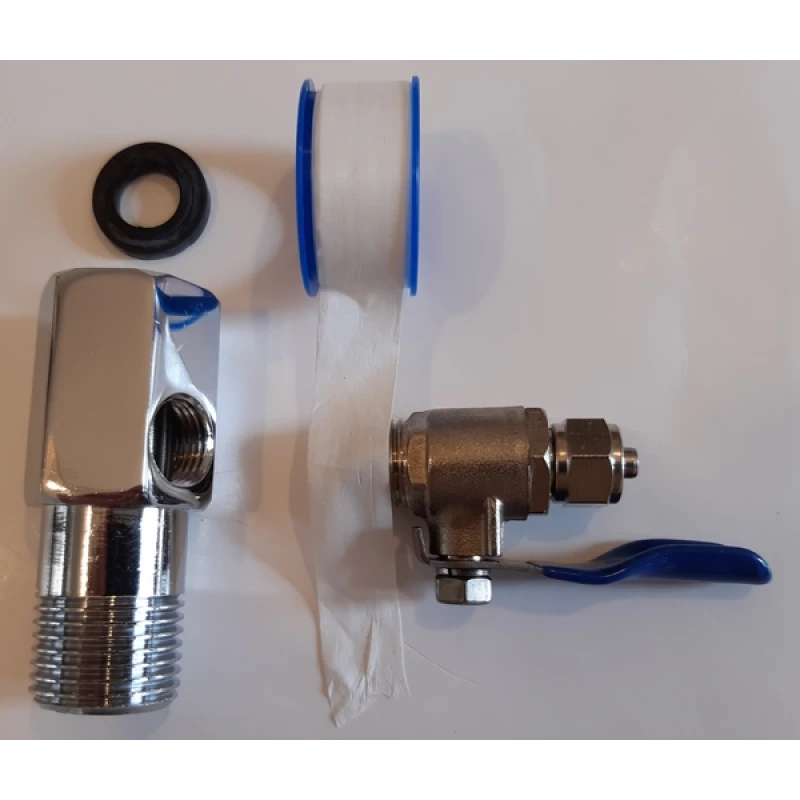

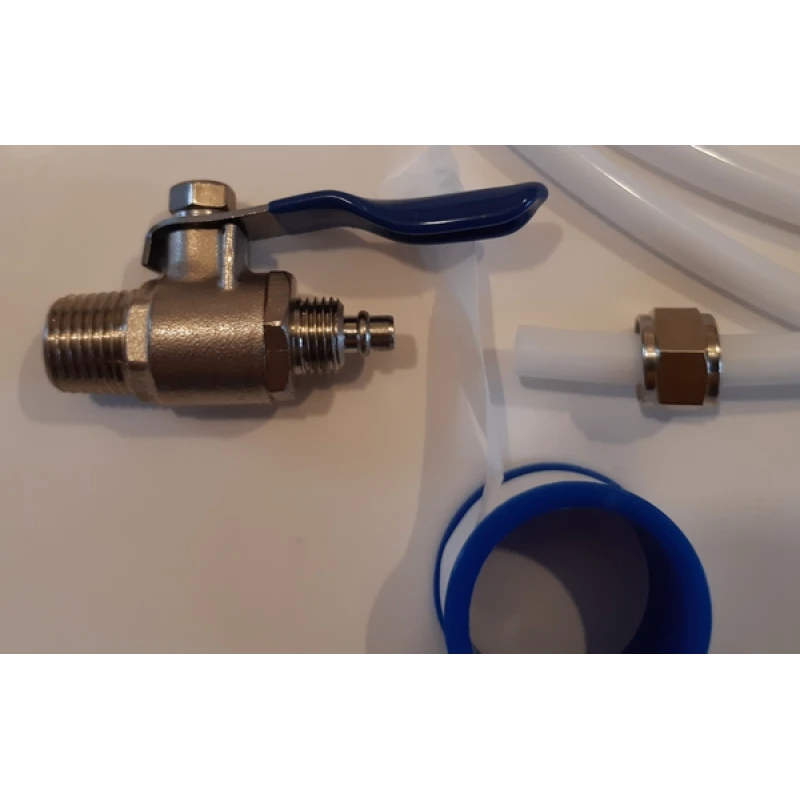

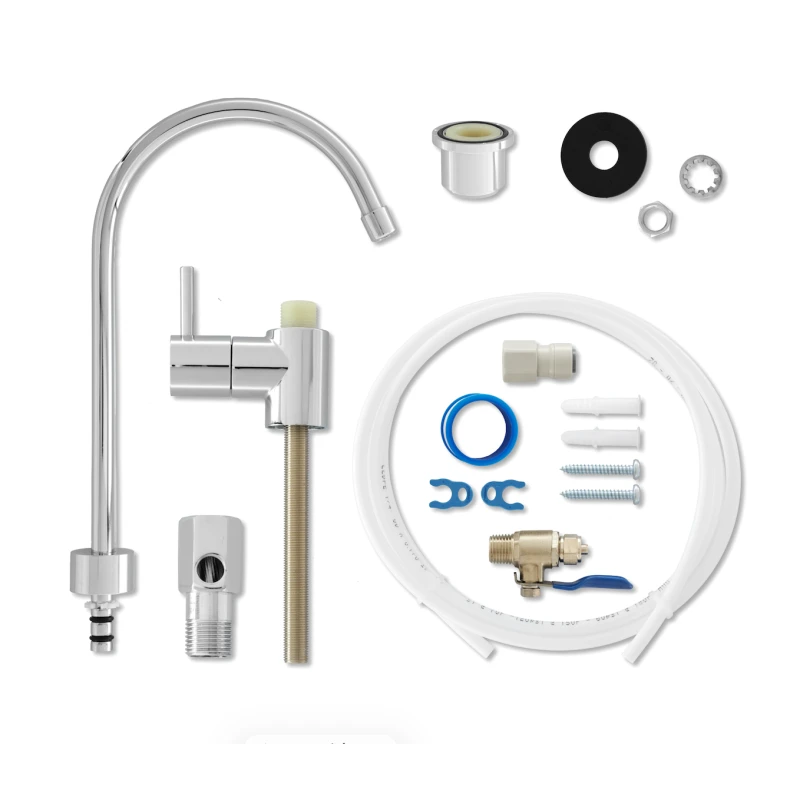

Le matériel d'installation :

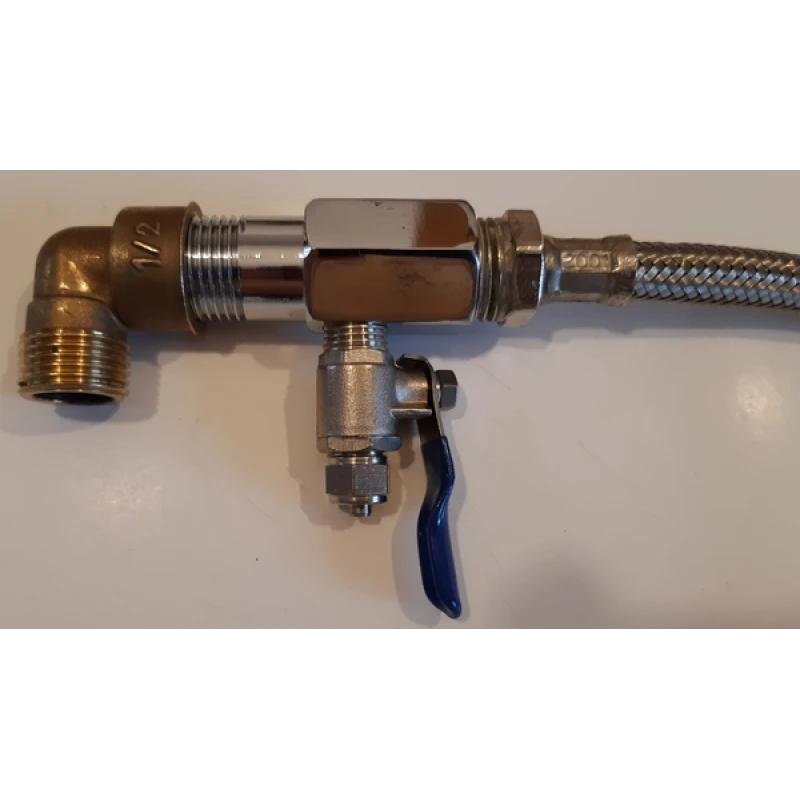

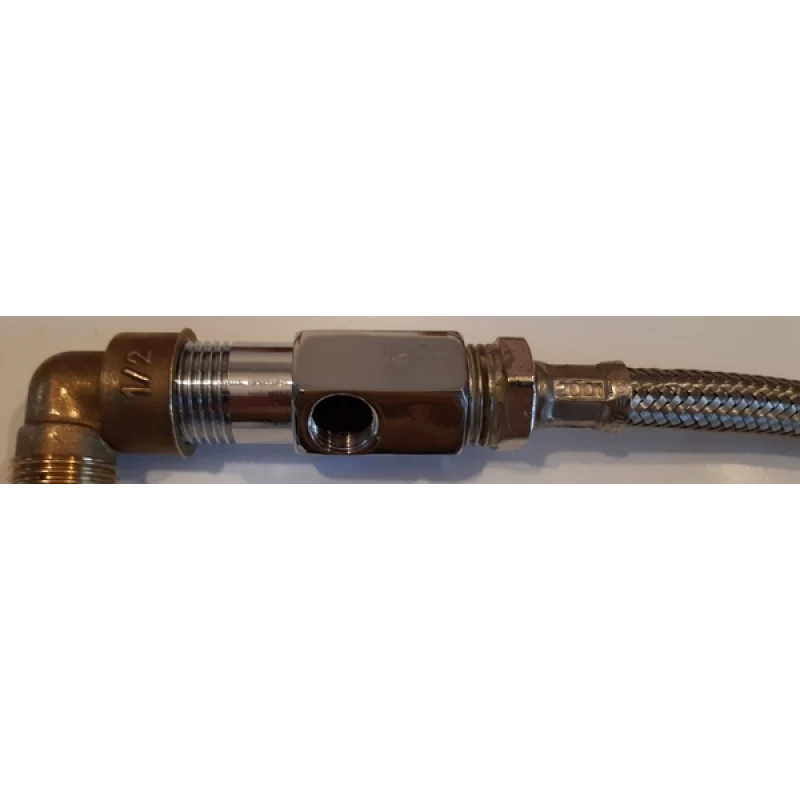

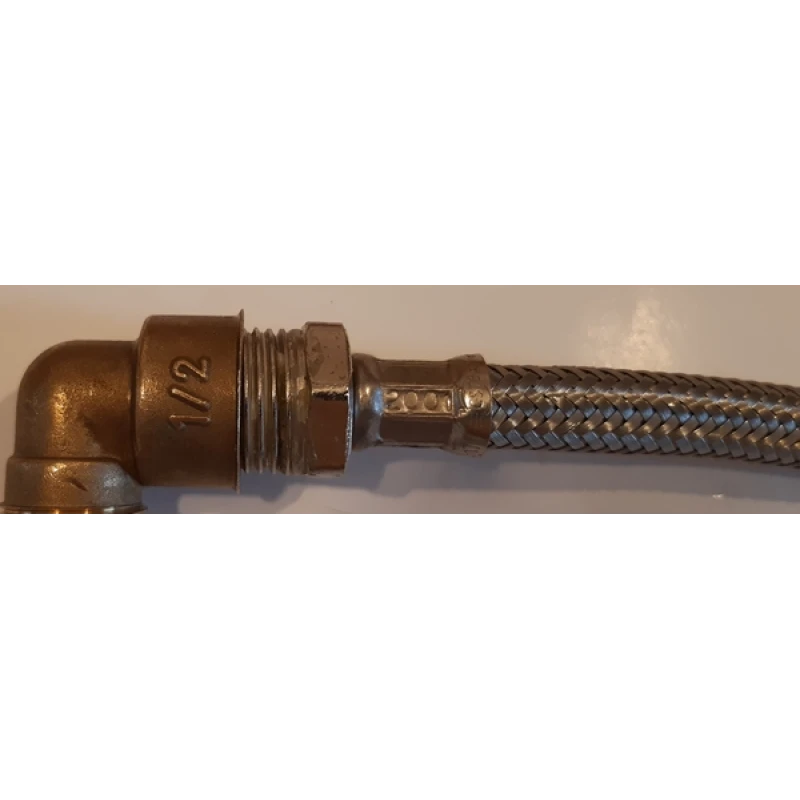

Etape 1, défaire le raccord existant et installer l'élément intermédiaire (couper l'arrivée d'eau au préalable bien sûr). En cas de doute prendre conseil auprès d'un plombier. Le filtetage est standard, 1/2 pouce.

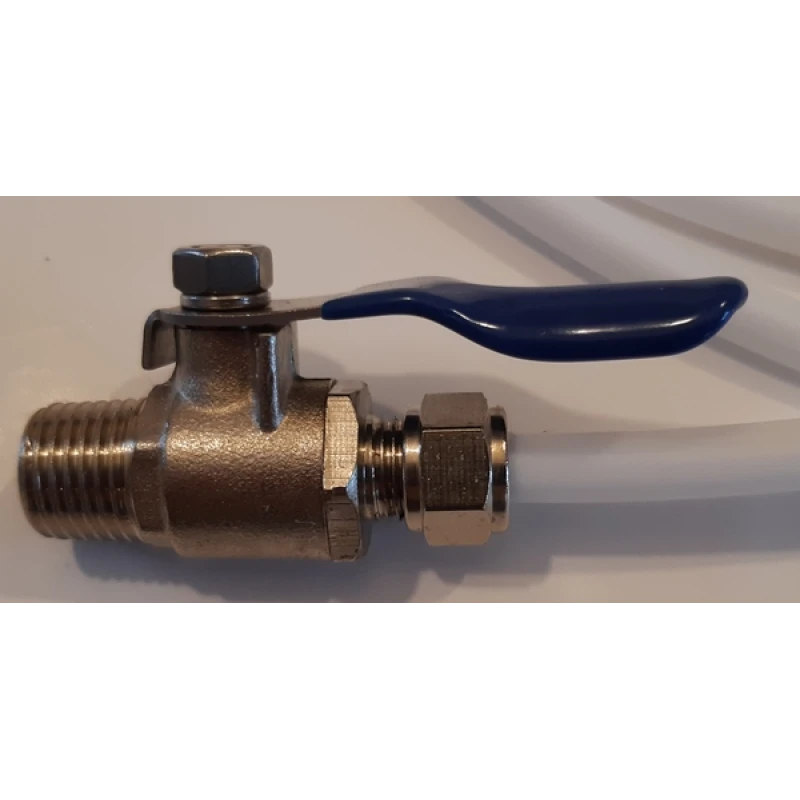

Etape 2 : installer la vanne. Du téflon est fourni. Sur ce schéma l'arrivée de l'eau se fait via le coude situé à gauche de l'image. Il n'y a pas de sens d'écoulement de l'eau, l'arrivée d'eau peut se faire à gauche ou à droite indistinctement.
Dévisser l'embout de la vanne, le glisser le long du tuyau :
Enfoncer le tuyau dans la vanne jusqu'au bout, revisser l'embout :
3) Branchement sur le bloc de filtres :

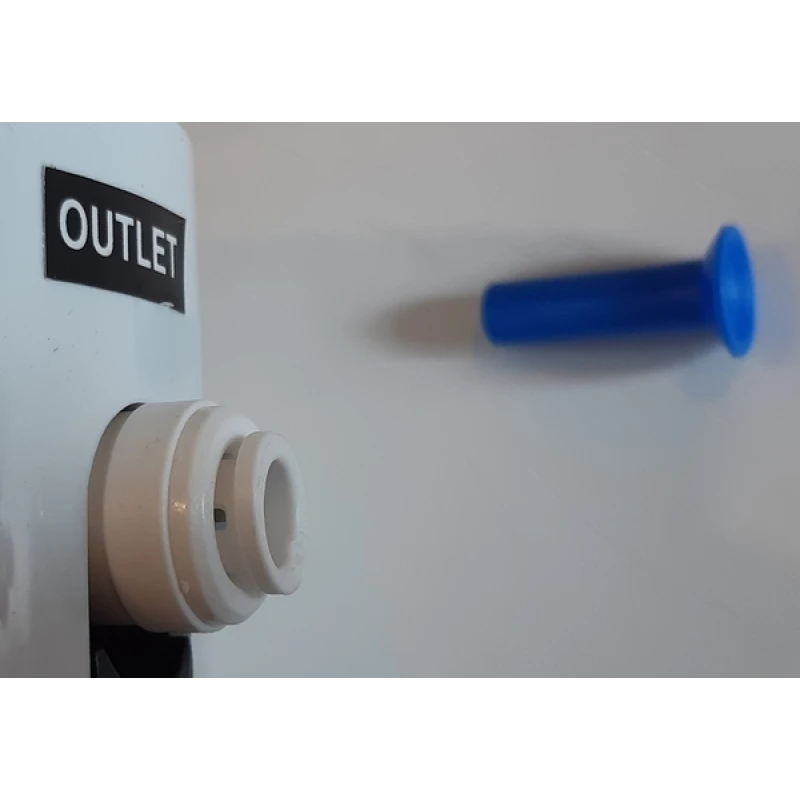

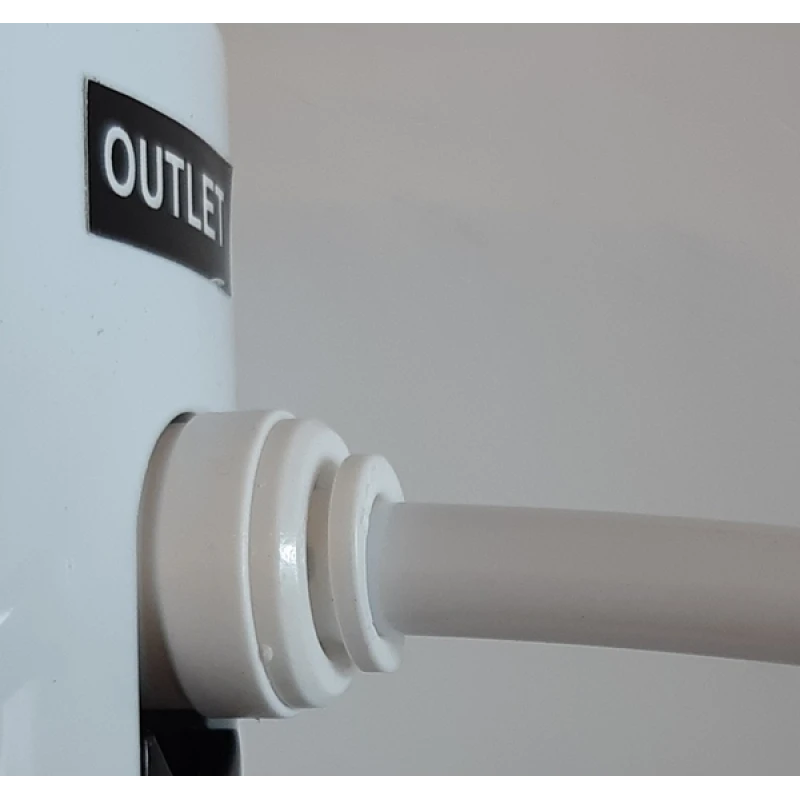

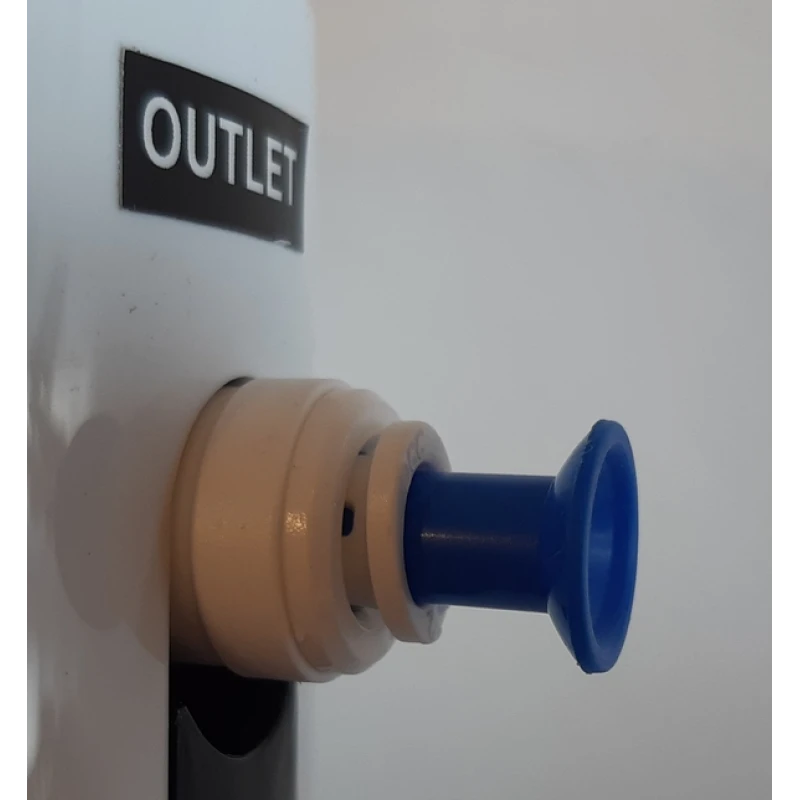

Retirez le bouchon protecteur bleu de la sortie du filtre (OUTLET), en poussant vers l'intérieur le réducteur rond blanc , en tirant en même temps le bouchon bleu vers l'expérieur.
Insérez ensuite le tuyau jusqu'à la butée.

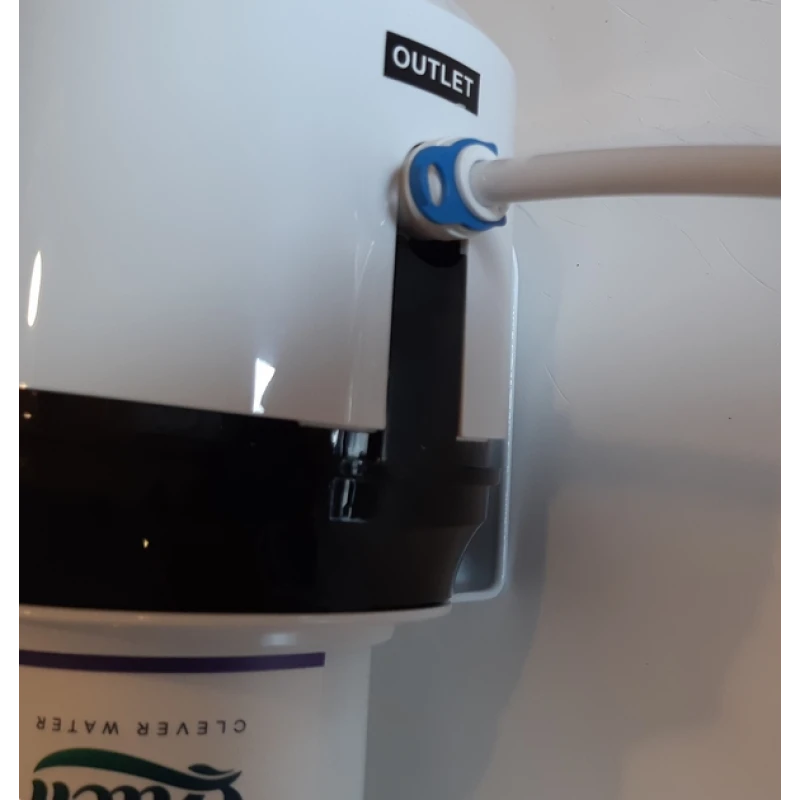

Utilisez le clip bleu de verrouillage pour sécuriser la connexion et répéter l'opération pour l'arrivée d'eau :
Bien respecter le sens de l'eau, Inlet est l'arrivée dans le filtre, Outlet est la sortie du filtre.
Le tuyau "Inlet" provient de la vanne ; le tuyau "Outlet" va vers le robinet.

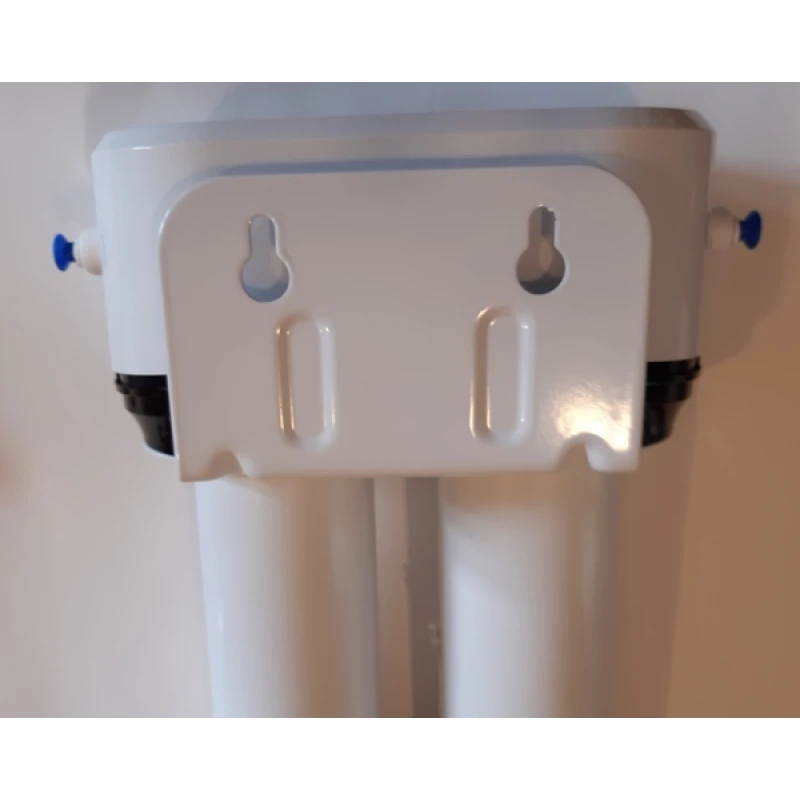

4) Accroche du bloc filtre sur la paroi :

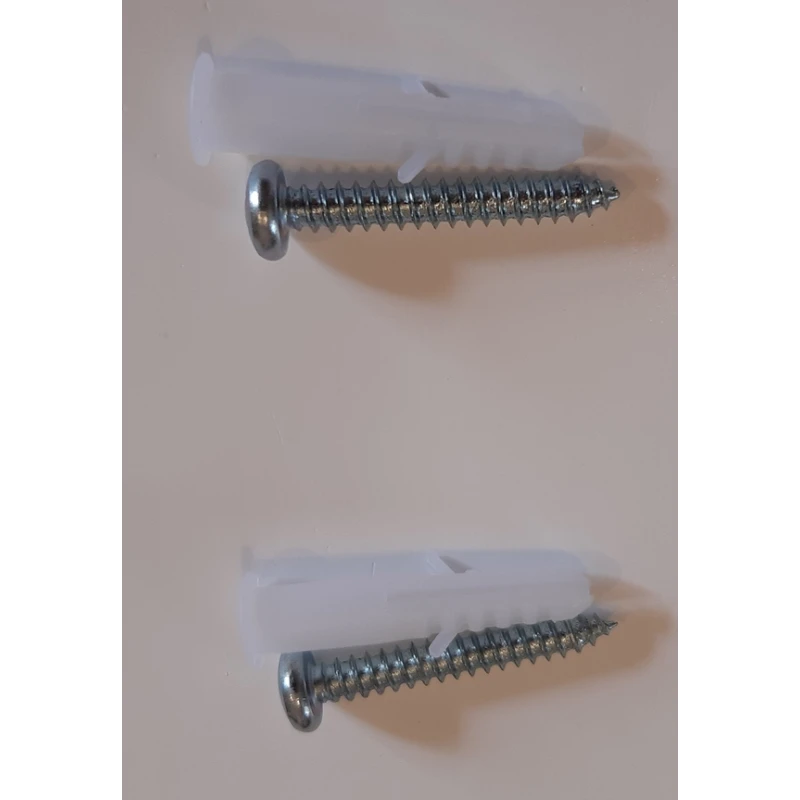

La taille et forme des chevilles est à adapter à la nature du mur (placo, agglo plein ou creux, ...)
INFORMATION IMPORTANTE
Certaines séries de fabrication des fontaines UnderSink et CounterTop ont rencontré une erreur de marquage sur la chaîne de fabrication.
En effet, le n° du modèle a été malenconteusement placé dans la case prévue pour noter la date d'installation de la fontaine.
Fontaine UnderSink : réf 2012 / cartouches : réf 2011
Fontaine CounterTop : réf 2011
