Guide d'installation fontaine NC-D Countertop
Video d'installation, réalisée par le distributeur en Afrique du Sud (sous la marque JoJo)

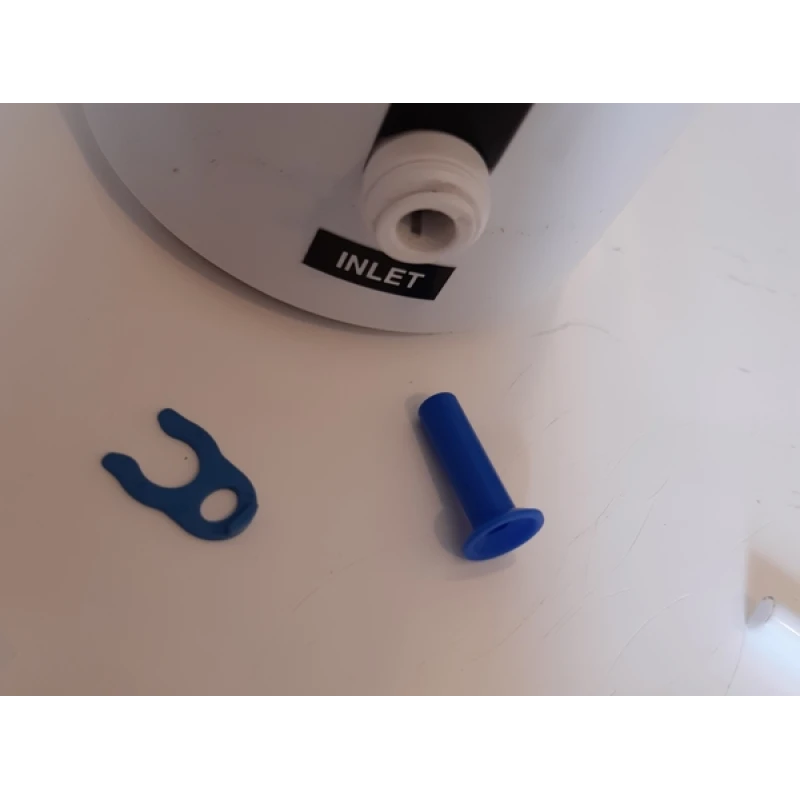

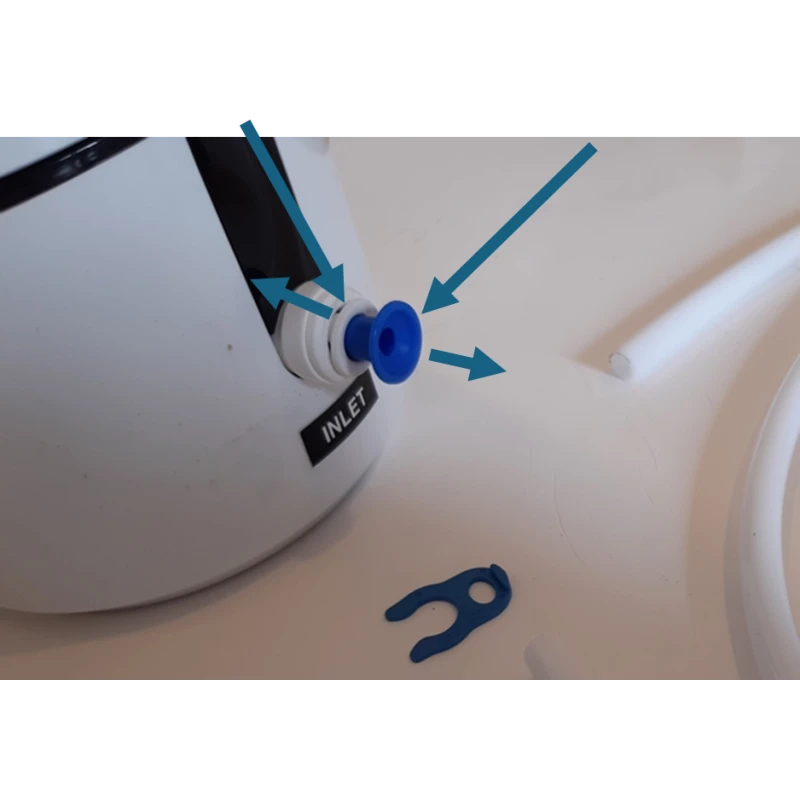

Retirez le bouchon protecteur bleu de l'entrée du filtre (INLET), en poussant vers l'intérieur le réducteur rond blanc , en tirant en même temps le bouchon bleu vers l'expérieur.

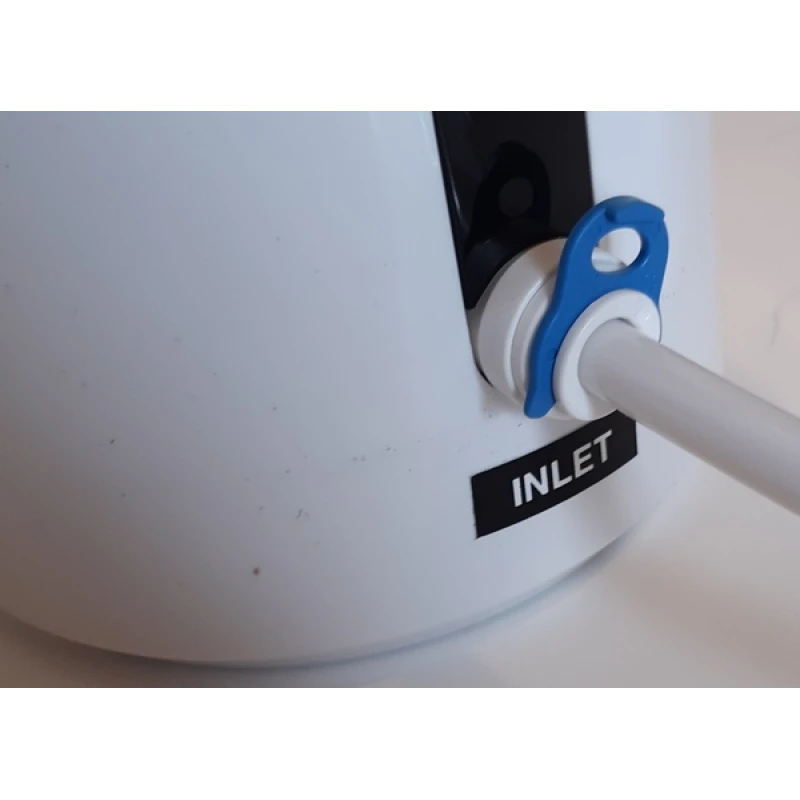

Glisser le tuyau blanc dans l'orifice, jusqu'à la butée, et mettre le clip bleu pour fixer le tuyau (il y a un clip bleu de rechange, 2 sont dans la boite, un seul est nécessaire) :

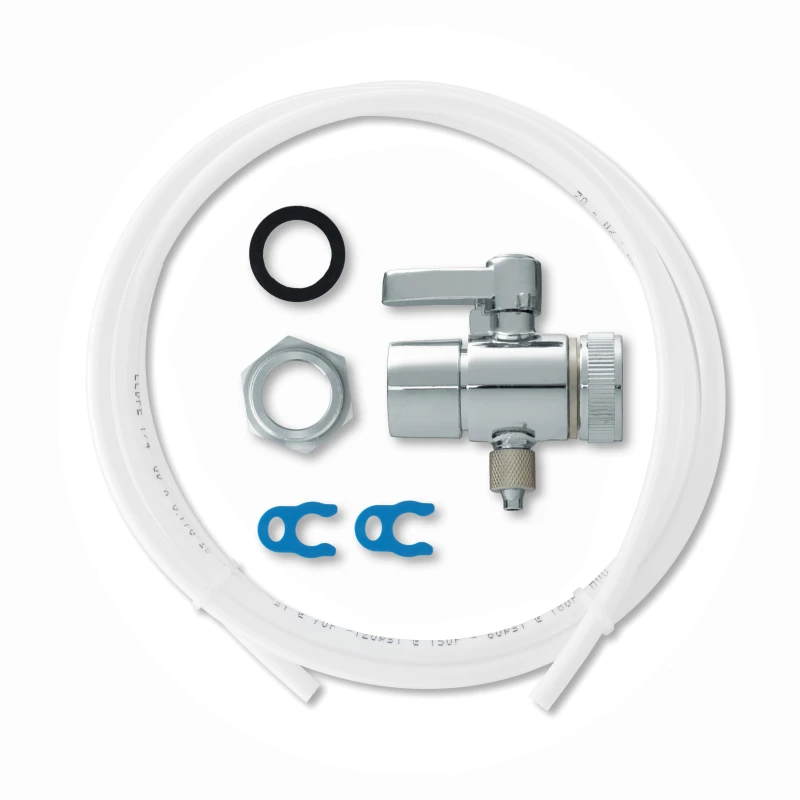

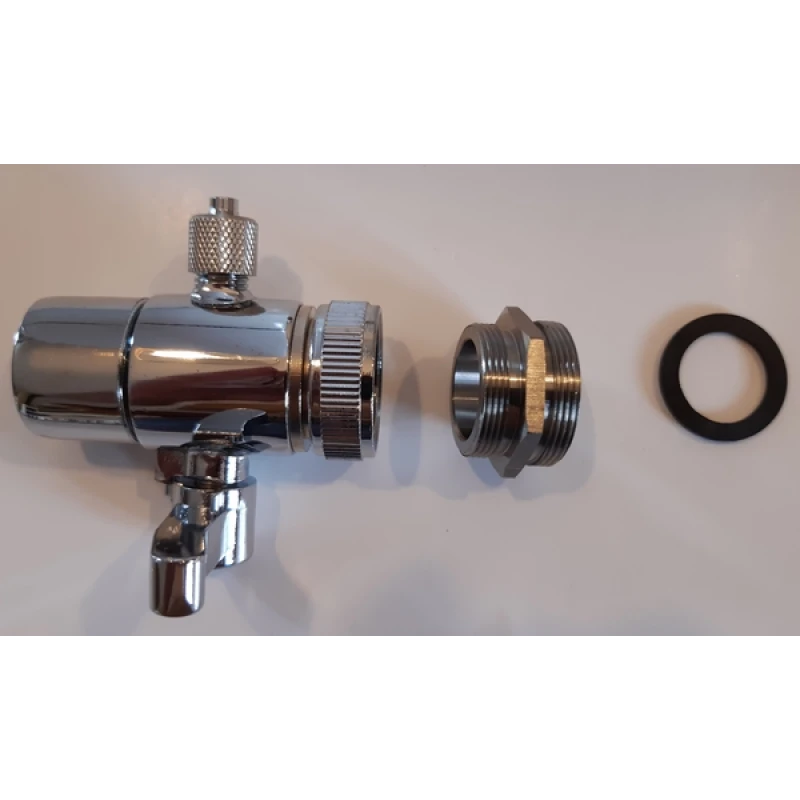

Pour la partie robinet voici le détail de la vanne 3 voies
(un adaptateur est prévu, selon que le filetage de votre robinet soit à l'intérieur ou extérieur - mâle ou femelle) :
NB : Il arrive parfois que le robinet de la vanne 3 voies soit difficile à ouvrir lors des premières utiliasations, vous pouvez nous contacter si toutefois vous avez des questions.

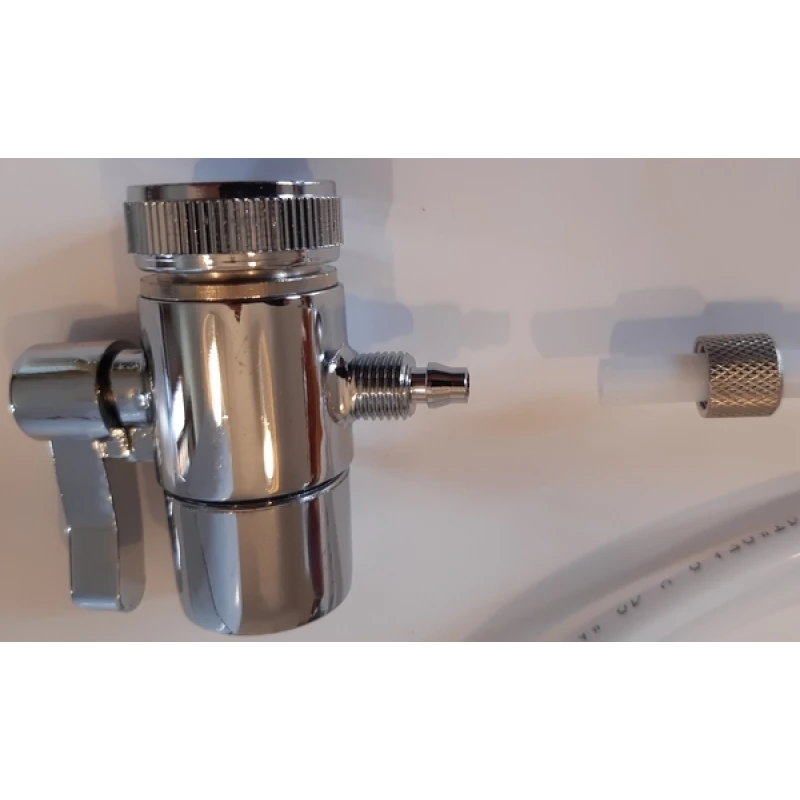

Branchement de la vanne 3 voies vers la fontaine ; dévisser l'embout, le glisser autour du tuyau :

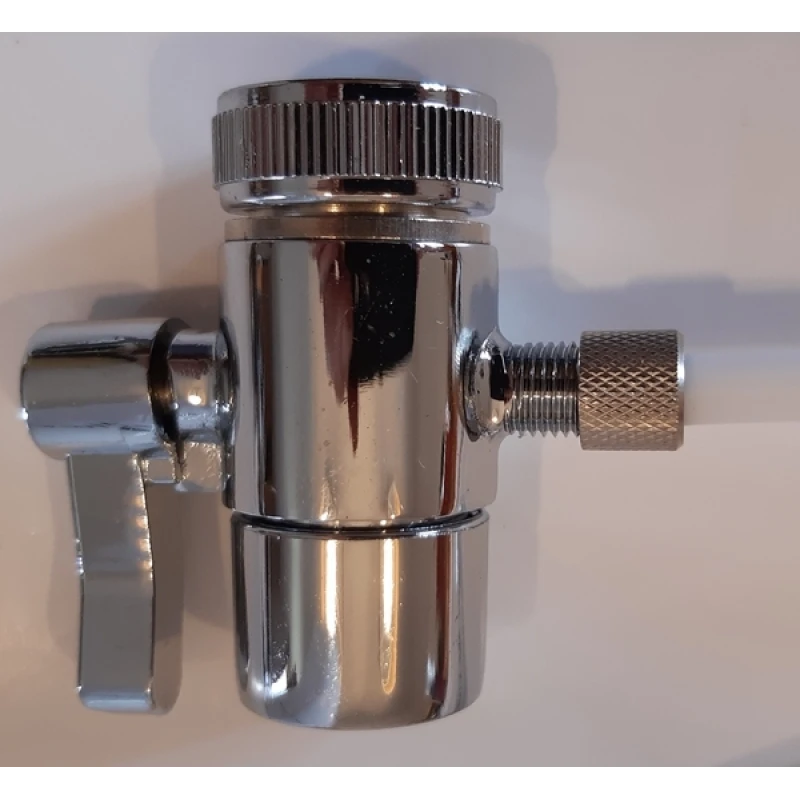

Emmancher jusqu'au bout et revisser :

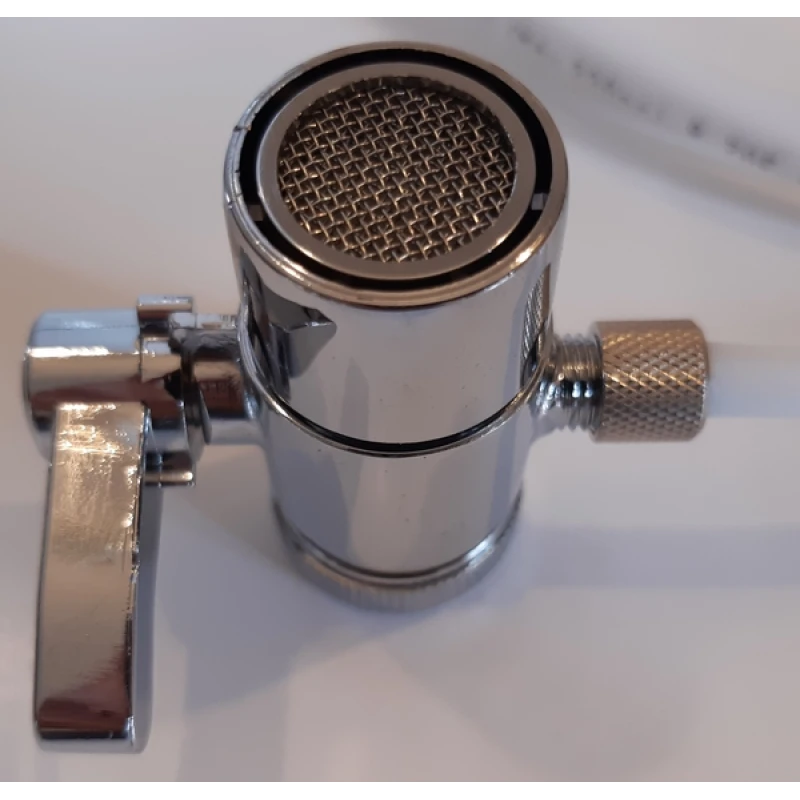

Position de la vanne 3 voies ; parallèle à l'axe, l'eau sort de votre robinet sans passer par la fontaine :

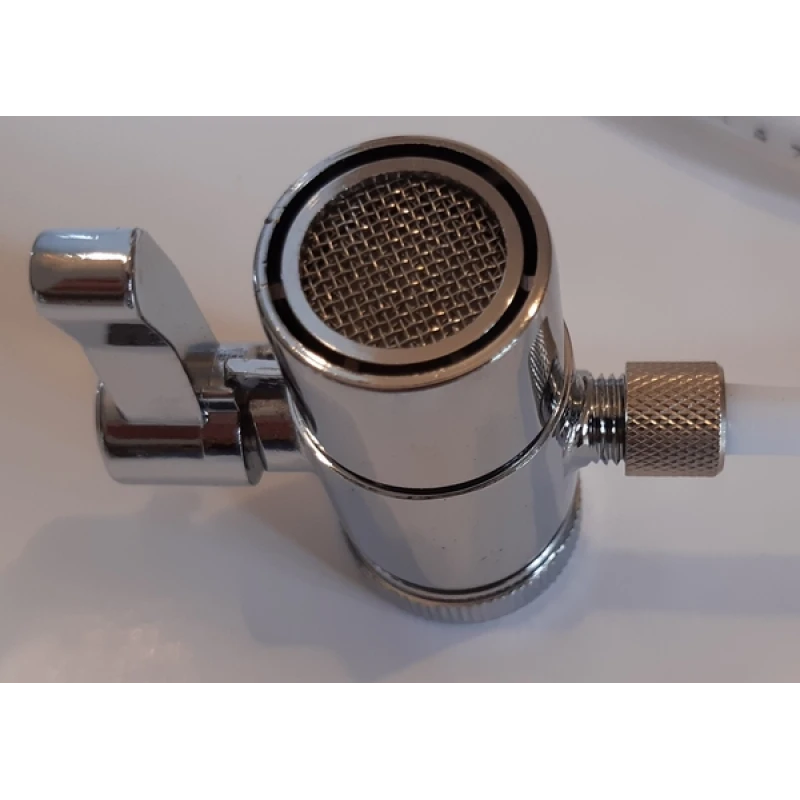

Perpendiculaire à l'axe, l'eau sort par la fontaine :
INFORMATION IMPORTANTE
Certaines séries de fabrication des fontaines UnderSink et CounterTop ont rencontré une erreur de marquage sur la chaîne de fabrication.
En effet, le n° du modèle a été malenconteusement placé dans la case prévue pour noter la date d'installation de la fontaine.
Fontaine UnderSink : réf 2012 / cartouches : réf 2011
Fontaine CounterTop : réf 2011
